ผ้าชดเชยจานไดอะแฟรมกลิ้ง
ภาพรวมผลิตภัณฑ์:

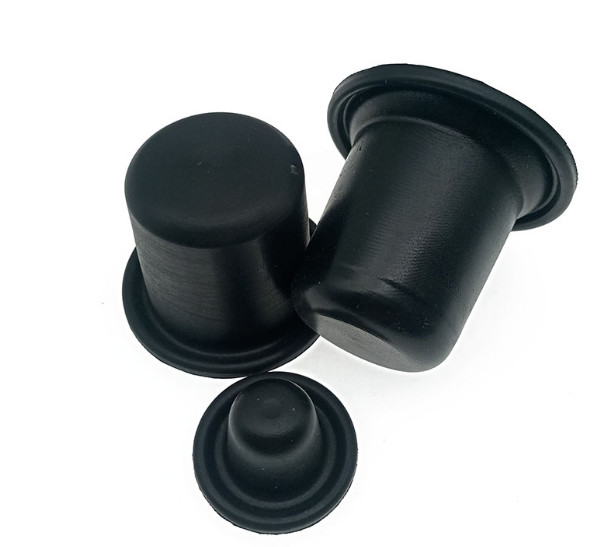

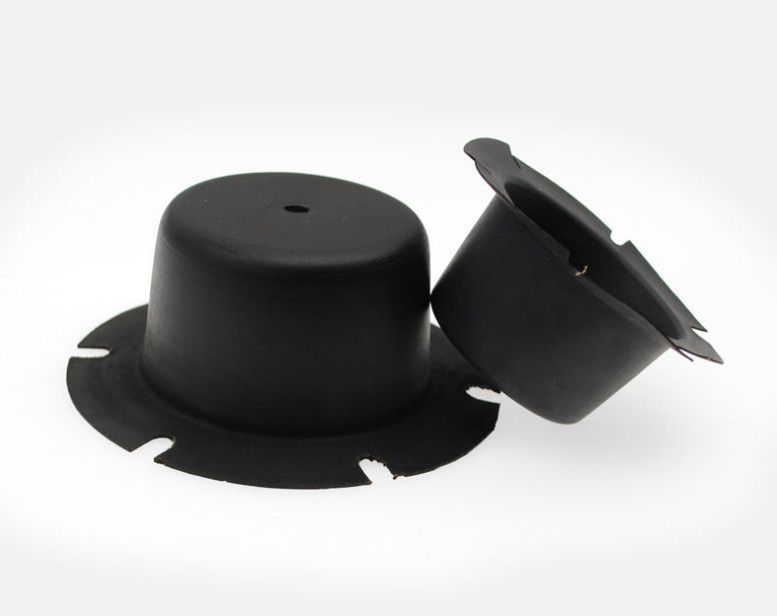

ไดอะแฟรมกลิ้งมีรูปร่างเหมือนหมวกทรงสูงในสภาวะอิสระทำจากยางด้วยผ้าไหมรูตรงกลางด้านบนใช้สำหรับติดตั้งก้านวาล์วเพื่อให้พอดี ยึด และซีล ด้านบนและด้านล่างสามารถติดตั้งตัวเปลี่ยนขอบแบบ 0 หรือด้านล่างมีรูสำหรับติดตั้ง
...คุณสมบัติ:
• เทคนิคการผลิตสิ่งทอทำให้ผลิตภัณฑ์ทนต่อการฉีกขาดได้ดียิ่งขึ้น
• วัตถุดิบคุณภาพสูงรับประกันประสิทธิภาพที่ยอดเยี่ยมของตัววัสดุเอง
การแนะนำ:
ในการออกแบบตัวควบคุมแรงดันปานกลางและต่ำ เพื่อแก้ปัญหาดิสก์วาล์วควบคุมแรงดันไม่สมดุลและปรับปรุงประสิทธิภาพของตัวควบคุมแรงดัน มักใช้วิธีติดตั้งไดอะแฟรมสมดุลเมื่อติดตั้งไดอะแฟรมสมดุล แรงดันส่วนต่างระหว่างแรงดันขาเข้าและแรงดันขาออกของเรกูเลเตอร์จะเพิ่มขึ้นในอุตสาหกรรมตัวควบคุม เรียกว่าไดอะแฟรมสมดุลในแง่ของการใช้งาน และเรียกว่าไดอะแฟรมกลิ้งในอุตสาหกรรมยาง เครื่องมือ เครื่องจักร และอุตสาหกรรมอื่นๆ
ไดอะแฟรมกลิ้งอยู่ในรูปหมวกทรงสูงในรัฐอิสระทำจากยางด้วยผ้าไหมรูตรงกลางด้านบนใช้สำหรับติดตั้งก้านวาล์วในการติดตั้ง แก้ไข และซีล ด้านบนและด้านล่างสามารถมีขอบโอริงได้หรือแบบเจาะรูรอบขอบล่าง.
(1) ไม่ควรมีขอบและมุมตรงตรงมุมของไดอะแฟรม และควรทำส่วนโค้งเพื่อหลีกเลี่ยงการแตกหักง่ายหลังจากการพับและการสูญเสียกาวระหว่างการหลอมโลหะจุดตัดของผนังด้านในของปลอกและส่วนท้ายควรเทด้วยมุมโค้งเพื่อหลีกเลี่ยงมุมแหลมชิ้นส่วน.
(2) วัสดุไดอะแฟรม: ยางไนไตรล์ใช้สำหรับก๊าซธรรมชาติและก๊าซหุงต้ม และยางคลอโรไฮดรินใช้สำหรับก๊าซ
(3) มีชั้นผ้าโพลีเอสเตอร์ยืดหยุ่นในไดอะแฟรมสังเกตพื้นผิวด้านในและด้านนอกของไดอะแฟรมอย่างระมัดระวังด้านหนึ่งมองเห็นลายของผ้าตาข่ายได้ไม่ชัดและอีกด้านเป็นผิวเรียบพื้นผิวเรียบจะต้องเป็นพื้นผิวแรงดันของก๊าซดังนั้น สำหรับไดอะแฟรมที่ติดตั้งในทิศทางไปข้างหน้า พื้นผิวเรียบจะอยู่ที่พื้นผิวด้านในของไดอะแฟรม และพื้นผิวเรียบของไดอะแฟรมที่ติดตั้งในทิศทางย้อนกลับจะอยู่บนพื้นผิวด้านนอก ซึ่งสามารถป้องกันการรั่วซึมและปรับปรุงกำลังอัด ของไดอะแฟรม
ข้อมูลจำเพาะ:
| ไดอะแฟรมกลิ้ง | แบบอย่าง |
เส้นผ่านศูนย์กลางภายนอก(มม.) |
เส้นผ่านศูนย์กลางภายใน(มม.) |
เส้นผ่านศูนย์กลางฐาน (มม.) | ความสูง (มม.) | ความหนา (มม.) | ความดัน |
| ย่า-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| ย่า-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| ย่า-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| ย่า-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| ย่า-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| ย่า-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| ย่า-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| ย่า-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| ย่า-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| ย่า-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| ย่า-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| ย่า-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| ย่า-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| ย่า-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| ย่า-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
