ไดอะแฟรมยางวาล์วอุตสาหกรรม FKM CR สำหรับควบคุมไดอะแฟรมวาล์วกลิ้ง
รายละเอียดด่วน:
| วัสดุผลิตภัณฑ์ | เอ็นบีอาร์,เอ็นอาร์ |
| อุณหภูมิในการทำงาน | -20°C~80°C |
| อายุการใช้งาน | ≥1000000ครั้ง |
| สถานการณ์การใช้งาน | เครื่องปรับความดันแก๊ส |
การแนะนำ:
ในการออกแบบตัวควบคุมแรงดันปานกลางและต่ำบางตัว เพื่อแก้ปัญหาแผ่นวาล์วควบคุมแรงดันที่ไม่สมดุลและปรับปรุงประสิทธิภาพของตัวควบคุมแรงดัน มักใช้วิธีการติดตั้งไดอะแฟรมสมดุลเมื่อติดตั้งไดอะแฟรมปรับสมดุลแล้ว แรงดันต่างระหว่างแรงดันขาเข้าและแรงดันทางออกของตัวควบคุมจะเพิ่มขึ้นได้ในอุตสาหกรรมตัวควบคุม ในแง่ของการใช้งานเรียกว่าไดอะแฟรมบาลานซ์ และไดอะแฟรมแบบกลิ้งในอุตสาหกรรมยาง เครื่องมือ เครื่องจักร และอุตสาหกรรมอื่นๆ

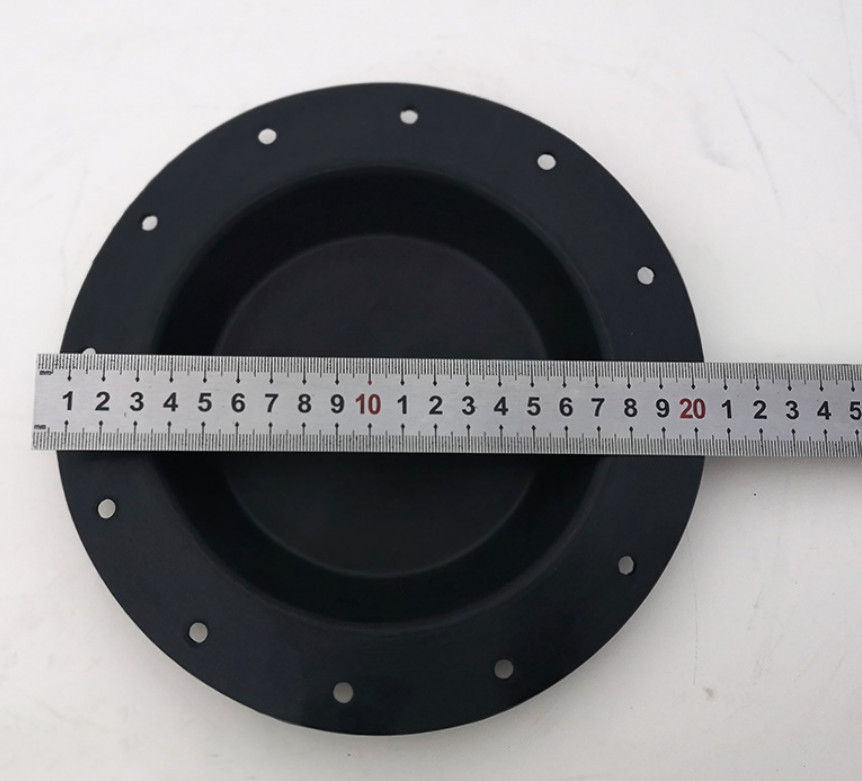

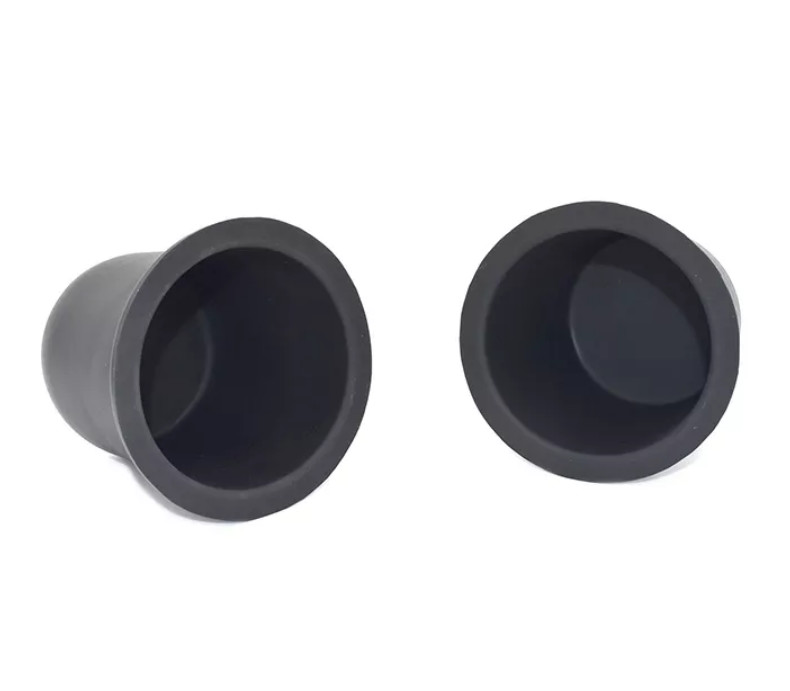

ไดอะแฟรมแบบม้วนอยู่ในรูปหมวกทรงสูงในสภาวะอิสระทำจากยางกับผ้าไหมรูตรงกลางด้านบนใช้สำหรับติดตั้งก้านวาล์วในการติดตั้ง แก้ไข และซีล ด้านบนและด้านล่างสามารถมีขอบโอริงได้หรือในลักษณะเจาะรูบริเวณขอบด้านล่าง
รายละเอียดวัสดุ:
ในปัจจุบัน วัสดุทั่วไปสำหรับไดอะแฟรมแบบกลิ้ง ได้แก่ ยางธรรมชาติ (NR) ยางไนไตรล์บิวทาไดอีน (NBR) ประสิทธิภาพของวัสดุทั้งสองชนิดนี้สามารถตอบสนองความต้องการของสภาพแวดล้อมทางอุตสาหกรรมส่วนใหญ่ได้ในสภาพแวดล้อมอุตสาหกรรมพิเศษ (ทนต่ออุณหภูมิสูง ทนกรดและด่าง) สามารถใช้ EPDM ยางฟลูออรีน (FKM) ยางนีโอพรีน (CR) สำหรับการผลิต แต่ต้นทุนค่อนข้างสูง
ข้อมูลจำเพาะ:
| ไดอะแฟรมแบบโรลลิ่ง | แบบอย่าง |
เส้นผ่านศูนย์กลางภายนอก/O.D.(มิลลิเมตร) |
เส้นผ่านศูนย์กลางภายใน (มม.) |
เส้นผ่านศูนย์กลางฐาน (มม.) | ความสูง(มิลลิเมตร) | ความหนา(มิลลิเมตร) | ความดัน |
| จีเอ็มเอ-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| จีเอ็มเอ-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| จีเอ็มเอ-21เอส | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| จีเอ็มเอ-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| จีเอ็มเอ-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| จีเอ็มเอ-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| จีเอ็มเอ-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| จีเอ็มเอ-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| จีเอ็มเอ-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| จีเอ็มเอ-สถ | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
