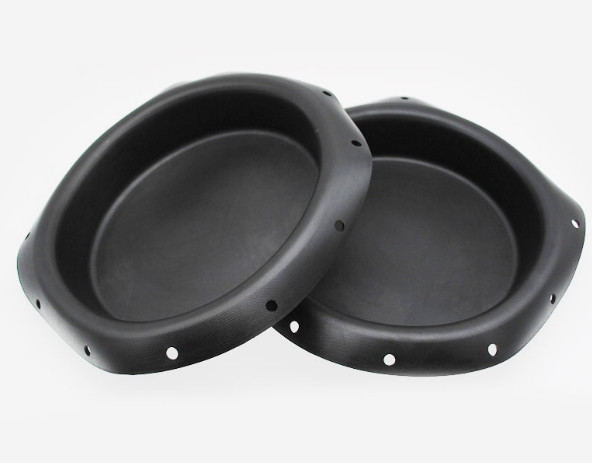

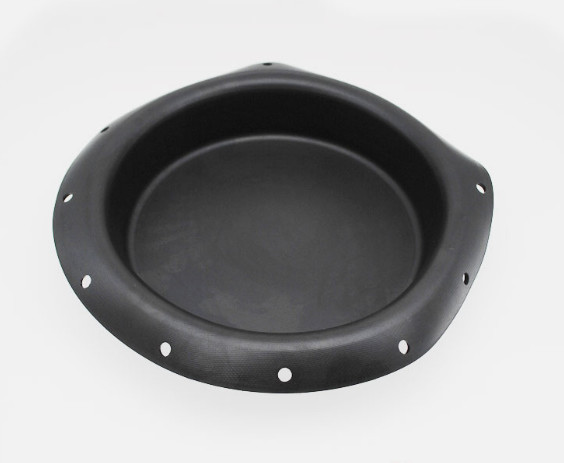

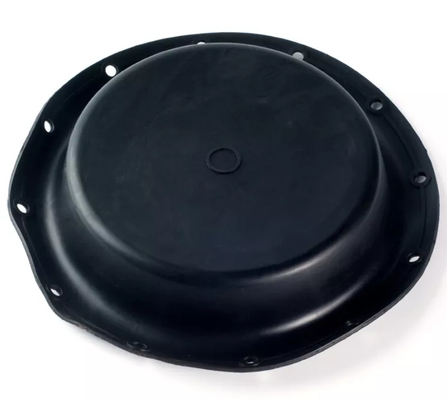

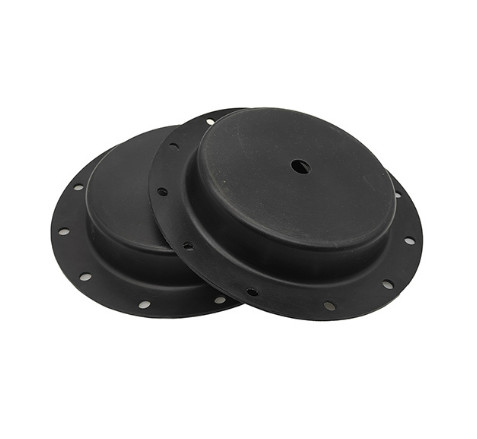

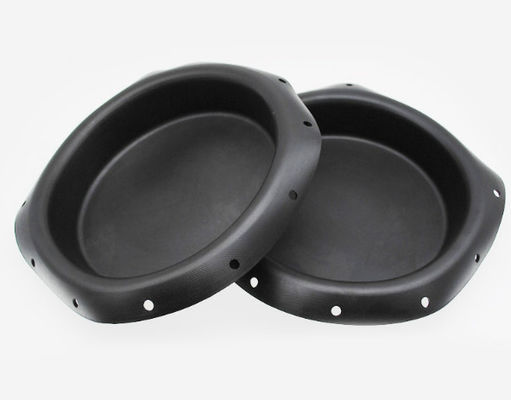

ไดอะแฟรมปั๊มลมแบบกำหนดเองสีดำไดอะแฟรมวาล์วน้ำเข้าโซลินอยด์
การแนะนำ:
ไดอะแฟรมปรับวาล์วลมเรียกง่ายๆ ว่า "ไดอะแฟรมวาล์วลม"ไดอะแฟรมวาล์วนิวเมติกส์มักเป็นรูปผีเสื้อ โดยแก้มยางจะค่อยๆ ดึงจากกระบอกสูบไปยังลูกสูบสามารถออกแบบเป็นสองชั้นเพื่อรับแรงกดได้ทั้งสองทิศทางเนื่องจากการโค้งงอที่กว้างและผนังด้านข้างที่เรียว ความสามารถในการทนต่อแรงกดดันสูงจึงมีจำกัดแรงกดที่มีประสิทธิภาพจะเปลี่ยนไปในระหว่างกระบวนการช่วงกลาง
ทั้งลูกสูบและหน้าแปลนของไดอะแฟรมวาล์วนิวแมติกถูกขึ้นรูปในที่เดียวกันข้อดีของไดอะแฟรมประเภทนี้คือไม่จำเป็นต้องหมุนด้วยตนเอง ซึ่งช่วยลดเวลาในการประกอบได้อย่างมากนี่เป็นสิ่งสำคัญอย่างยิ่งในแอปพลิเคชันที่มีปริมาณมากข้อเสียของรุ่นนี้คือเนื่องจากวงสวิงแบบหล่อเข้า การออกแบบใหม่จะต้องคำนึงถึงความแข็งยืดหยุ่นในตัว รวมถึงอัตราส่วนขีดจำกัดระยะชักด้วยในการเพิ่มอัตราส่วนนี้ สามารถออกแบบไดอะแฟรมพรีคอนโวลูชั่นสำหรับออฟเซ็ตได้ในรูปทรงนี้ เม็ดมะยมและหน้าแปลนของลูกสูบถูกหล่อให้หักล้างกัน ถ่ายโอนความจุระยะชักพิเศษไปที่ด้านใดด้านหนึ่งของวงสวิงสิ่งนี้ทำให้ไดอะแฟรมมีความสามารถในการชักที่ยาวขึ้นในขณะที่ยังคงประกอบง่าย
ไดอะแฟรมของวาล์วควบคุมนิวเมติกเป็นส่วนประกอบสำคัญของวาล์วควบคุมนิวแมติกเมื่อเร็ว ๆ นี้ชาวเน็ตหลายคนได้ตอบกลับว่าไม่ทราบสาเหตุของความเสียหายต่อไดอะแฟรมของวาล์วควบคุมนิวเมติกนี่คือการแนะนำ:
สาเหตุหลักของการแตกของไดอะแฟรมของวาล์วควบคุมนิวเมติกคือ:
รายละเอียดด่วน:
| วัสดุผลิตภัณฑ์ | เอ็นบีอาร์, เอ็นบีอาร์ |
| อุณหภูมิในการทำงาน | -20 ℃ ~ 80 ℃ |
| อายุการใช้งาน | ≥1000000 ครั้ง |
| สถานการณ์การใช้งาน | กระบอกกลอุตสาหกรรม |
ข้อมูลจำเพาะ:
| รายการ |
พื้นที่ปฏิบัติการ |
ขนาด | |||||||||||
| ก | ข | ค | ง | ชม. | ชม | ต | R1 | R2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8.5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| เอ็กซ์เคเค-1 | 230 | ไม่มีรูพรุน | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | ไม่มีรูพรุน | ไม่มีรูพรุน | |
| เอ็กซ์เอชดี-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| เอ็กซ์ดีจี-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| เอ็กซ์ดีจี-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1,000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ⁹ | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| เอ็กซ์แซด-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| เอ็กซ์แซด-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| เอ็กซ์แซด-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | φ8 | ||
| เอ็กซ์ดี-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | φ8.5 | ||
