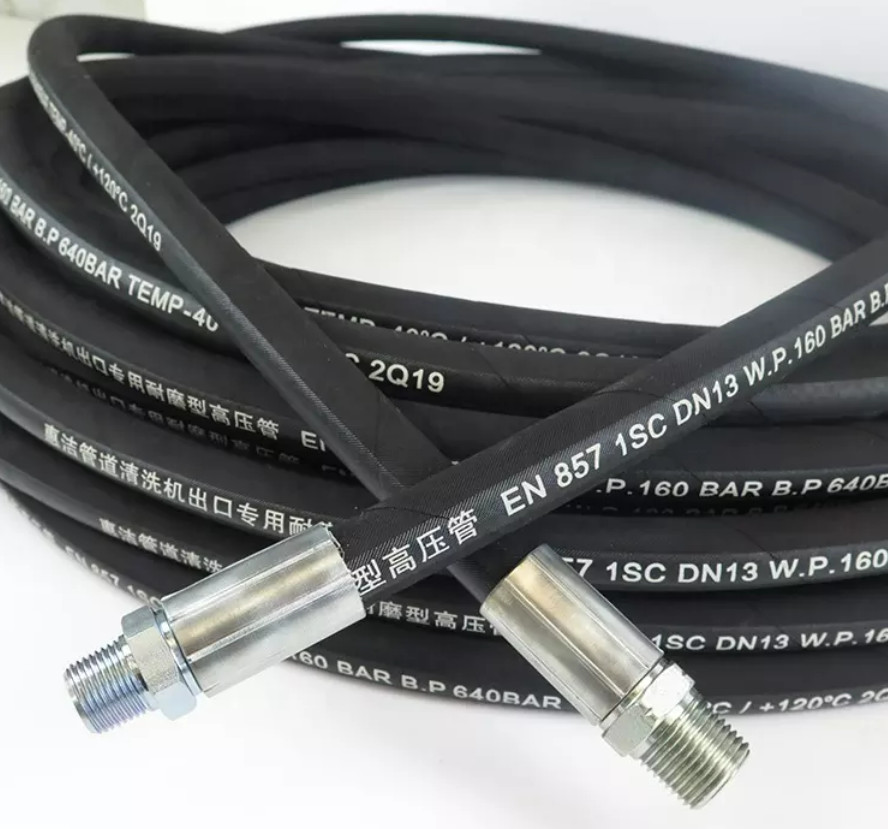

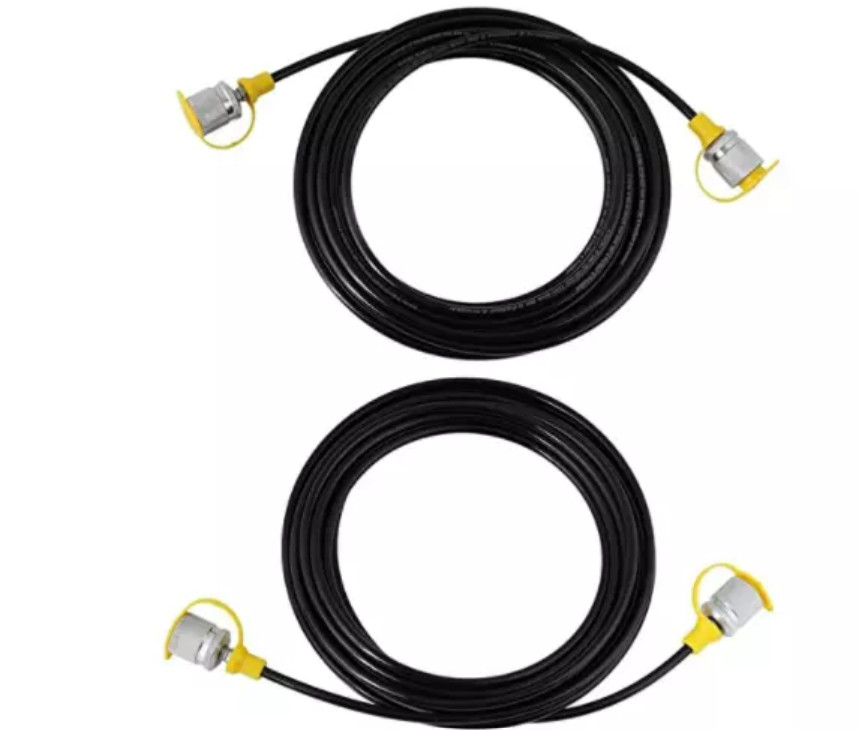

สายไฮดรอลิกแรงดันสูงถักลวดสามชั้น GB T3683-2011
เราผลิต:
ท่อแรงดันสูงของเหมืองถ่านหิน, ท่อสนับสนุนไฮดรอลิกของเหมืองถ่านหิน, ท่อน้ำมันแรงดันสูง, ท่อแรงดันสูงท่อถักขนาดเส้นผ่านศูนย์กลางใหญ่, ท่อไฮดรอลิก, ท่อขนาดเส้นผ่าศูนย์กลางขนาดใหญ่ลอยในทะเล, ท่อแรงดันสูงสำหรับการขนส่งน้ำมันทางทะเล ฯลฯ
รายละเอียดด่วน:
| หมวดหมู่ | ท่อถักลวดเหล็กแรงดันสูง |
| ข้อมูลจำเพาะของผลิตภัณฑ์ | 6mm-300mm |
| ช่วงแอ็พพลิเคชัน | การทำเหมือง, การสนับสนุนไฮดรอลิก, ระบบไฮดรอลิก, เครื่องตัดหญ้า, ฮวงจุ้ยการทำงานใบหน้าหัวถนนปั๊มอิมัลซิไฟเออร์ |
| ขนาดความยาว | สามารถปรับแต่งตามความต้องการทางวิศวกรรม |
| ความกดดันจากการทำงาน | 1-100MPA |
1. โครงสร้างผลิตภัณฑ์:

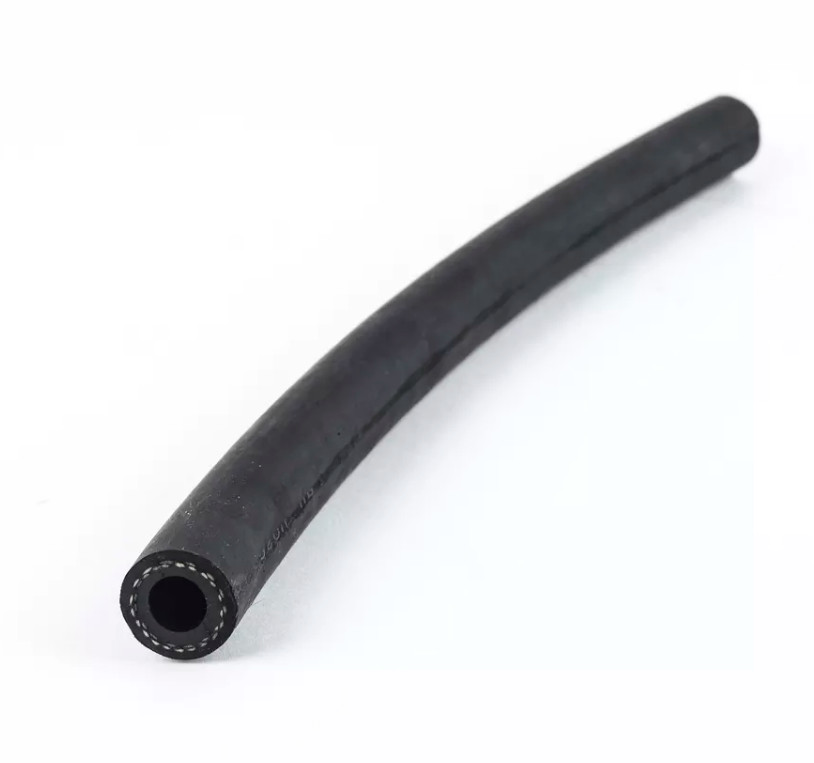

โครงสร้างของท่อถักลวดเหล็กประกอบด้วยชั้นยางสังเคราะห์ที่ทนของเหลว ชั้นยางกลาง ชั้นเสริมแรงลวดเหล็กถัก I หรือ II หรือ III และชั้นยางนอกยางสังเคราะห์ที่ทนต่อสภาพอากาศได้ดีเยี่ยม
2. การใช้ผลิตภัณฑ์:
สายยางไฮดรอลิคเสริมลวดเหล็กส่วนใหญ่จะใช้สำหรับการสนับสนุนไฮดรอลิกของเหมือง, การขุดแหล่งน้ำมัน, เหมาะสำหรับการก่อสร้างทางวิศวกรรม, การยกและการขนส่ง, การตีโลหะ, อุปกรณ์การทำเหมือง, เรือ, เครื่องจักรฉีดพลาสติก, เครื่องจักรกลการเกษตร, เครื่องมือกลและเครื่องจักรกลต่างๆ และไฮดรอลิกอัตโนมัติ แรงดันในภาคอุตสาหกรรมต่างๆ การขนส่งน้ำมันที่มีส่วนประกอบเป็นพื้นฐาน (เช่น น้ำมันแร่ น้ำมันที่ละลายน้ำได้ น้ำมันไฮดรอลิก น้ำมันเตา น้ำมันหล่อลื่น) ของเหลว ของเหลวที่เป็นน้ำ (เช่น อิมัลชัน อิมัลชันของน้ำมัน-น้ำ น้ำ) ก๊าซ เป็นต้น และการส่งผ่านของของเหลวที่มีความดันและอุณหภูมิที่แน่นอนในการใช้งานระบบ
หมายเหตุ: ท่อถักลวดเหล็กของบริษัทของเราได้รับการออกแบบและผลิตตามมาตรฐาน GB/T3683-2011 และท่อมาตรฐาน ISO/DIS1436-1985, DIN20022 และ SAE100RIAT, SAE100R2AT สามารถผลิตได้ตามความต้องการมาตรฐานนี้ไม่เหมาะสำหรับของเหลวที่มีส่วนประกอบของน้ำมันละหุ่งและจาระบี
พารามิเตอร์ทางเทคนิคของท่อถักลวดเหล็กสามชั้น GB/T3683-2011
| ข้อมูลจำเพาะของท่อ |
รหัส |
เส้นผ่านศูนย์กลางของชั้นลวดเหล็ก |
เส้นผ่านศูนย์กลางภายนอก |
ความกดดันในการทำงาน | ทดสอบความดัน | ระเบิดแรงดัน |
รัศมีการดัดเล็กน้อย |
น้ำหนักอ้างอิง | |||
| MPa | ปอนด์/ตารางนิ้ว | MPa | ปอนด์/ตารางนิ้ว | MPa | ปอนด์/ตารางนิ้ว | ||||||
| 3-5-72 | 5±0.5 | 13.2±0.6 | 17±0.8 | 72 | 10433 | 108 | 15649 | 180 | 26082 | 120 | 0.50 |
| 3-6-68 | 6±0.5 | 14.7±0.6 | 18.7±1.0 | 68 | 9853 | 102 | 14780 | 170 | 24633 | 140 | 0.56 |
| 3-8-54 | 8 ± 0.5 | 16.7±0.6 | 20.7±1.0 | 54 | 7825 | 81 | 11737 | 120 | 17388 | 160 | 0.83 |
| 3-10-44 | 10±0.5 | 18.7±0.6 | 22.7±1.0 | 44 | 6376 | 66 | 9563 | 110 | 15939 | 180 | 0.95 |
| 3-13-36 | 13±0.5 | 22.2±0.8 | 26.2±1.2 | 36 | 5200 | 54 | 7800 | 108 | 15650 | 240 | 1.22 |
| 3-16-32 | 16±0.5 | 25.2±0.8 | 29.2±1.2 | 32 | 4625 | 48 | 7000 | 96 | 13900 | 300 | 1.30 น |
| 3-19-28 | 19±0.5 | 28.2±0.8 | 32.2±1.2 | 28 | 4050 | 42 | 6010 | 84 | 12150 | 330 | 1.62 |
| 3-22-26 | 22±0.5 | 31.2±0.8 | 35.2±1.2 | 26 | 3750 | 39 | 5650 | 78 | 9418 | 380 | 1.81 |
| 3-25-24 | 25±0.5 | 34.9±0.8 | 38.9±1.2 | 24 | 3500 | 36 | 5200 | 72 | 8694 | 400 | 1.99 |
| 3-32-13 | 32±0.7 | 42.1±0.8 | 46.1±1.5 | 13 | พ.ศ. 2427 | 19.5 น | 2826 | 39 | 5651 | 450 | 2.29 |
| 3-38-12 | 38±0.7 | 48.1±0.8 | 52.1±1.5 | 12 | 1789 | 18 | 2608 | 36 | 5216 | 500 | 2.68 |
| 3-51-10 | 51±0.7 | 61.5±0.8 | 65.5±1.5 | 10 | 1449 | 15 | 2174 | 30 | 4347 | 630 | 3.40 น |
| 3-64-6 | 64±1.0 | 74.8±1.0 | 78.8±1.5 | 6 | 895 | 9 | 1304 | 18 | 2608 | 790 | 4.30 น |
| 3-76-5 | 76±1.0 | 87.4±1.0 | 91.4±1.5 | 5 | 725 | 7.5 | 1087 | 15 | 2174 | 960 | 5.20 น |
| 3-89-4 | 89±1.0 | 100.4±1.0 | 104.4±1.5 | 4 | 580 | 6 | 895 | 12 | 1789 | 1100 | 5.55 น |
| 3-102-3.5 | 102±1.0 | 115.0±1.0 | 119±1.5 | 3.5 | 507 | 5.25 น | 761 | 10.5 | 1521 | 1280 | 6.47 น |
| 3-127-3.5 | 127±1.0 | 140±1.0 | 145±1.5 | 3.5 | 507 | 5.2 | 761 | 10.5 | 1521 | 1560 | 8.20 น |
| 3-152-3.0 | 152±1.0 | 166±1.0 | 171±1.5 | 3 | 435 | 4.5 | 652 | 9 | 1304 | 1800 | 9.88 |
| 3-203-2.5 | 203±1.0 | 218±1.5 | 224±2.0 | 2.5 | 362 | 3.75 | 544 | 7.5 | 1087 | 2300 | 14.2 |
ถามตอบ:
ถาม: คุณสามารถทำตามความต้องการเฉพาะของลูกค้าได้หรือไม่?
ตอบ: ได้ เราสามารถทำได้ตามความต้องการเฉพาะของคุณ
ถาม: เงื่อนไขการชำระเงินของคุณคืออะไร?
ตอบ: T/T (50% เป็นเงินมัดจำ ส่วนที่เหลืออีก 50% จะชำระก่อนส่งมอบ) L/C ที่เห็น และอื่น ๆ ที่คุณทำงานได้ อื่น ๆ
ถาม: และวิธีการบรรจุของคุณคืออะไร
A: ห่อสินค้าด้วยฟิล์มพลาสติกก่อน แล้วจึงบรรจุในกล่องไม้
ถาม: พอร์ตโหลดที่ใกล้ที่สุดของคุณอยู่ที่ไหน
A: เซี่ยงไฮ้ ชิงเต่า หรือเทียนจิน ในประเทศจีน
ถาม: คุณยอมรับคำสั่งซื้อปริมาณน้อยหรือไม่?
ตอบ: แน่นอนเราทำ
ถาม: เงื่อนไขการจัดส่งและการจัดส่งของคุณเป็นอย่างไร
A: การจัดส่งมักจะทางทะเลหรือทางอากาศ
