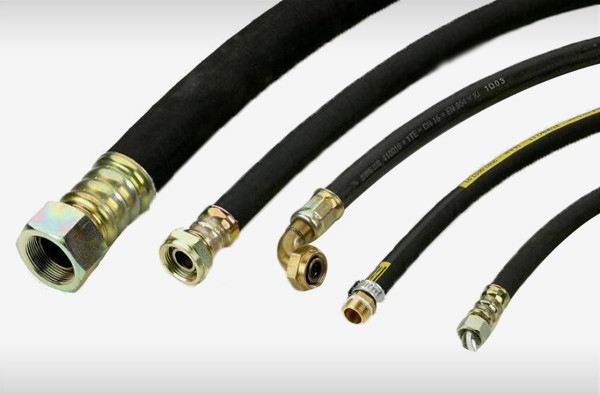

ลวดเหล็กถักท่ออ่อนแบบยืดหยุ่นท่ออุตสาหกรรมไฮดรอลิคแรงดันสูง 45MPA
เราผลิต:
สายยางพันสายรถขุด, สายยางแรงดันสูงพันสาย, สายยางพันสายเหล็กวิศวกรรมแกะสลัก, สายยางรองรับไฮดรอลิก, สายยางรถตัก, สายยาง K-type เป็นต้น
รายละเอียดด่วน:
| หมวดหมู่ | ท่อม้วนลวดเหล็กแรงดันสูง |
| ข้อมูลจำเพาะของผลิตภัณฑ์ | 194SP, 254SP, 324SP เป็นต้น |
| ช่วงแอ็พพลิเคชัน | รถขุด รถตัก รถเกี่ยว รถเครื่องจักรก่อสร้าง ฯลฯ |
| ขนาดความยาว | 20 เมตรต่อชิ้น |
| ความกดดันจากการทำงาน | 45MPA |
1. โครงสร้างผลิตภัณฑ์:
โครงสร้างของท่อถักลวดเหล็กประกอบด้วยชั้นยางสังเคราะห์ที่ทนของเหลว ชั้นยางกลาง ชั้นเสริมแรงลวดเหล็กถัก I หรือ II หรือ III และชั้นยางนอกยางสังเคราะห์ที่ทนต่อสภาพอากาศได้ดีเยี่ยม
2. การใช้ผลิตภัณฑ์:
สายยางไฮดรอลิคเสริมลวดเหล็กส่วนใหญ่จะใช้สำหรับการสนับสนุนไฮดรอลิกของเหมือง, การขุดแหล่งน้ำมัน, เหมาะสำหรับการก่อสร้างทางวิศวกรรม, การยกและการขนส่ง, การตีโลหะ, อุปกรณ์การทำเหมือง, เรือ, เครื่องจักรฉีดพลาสติก, เครื่องจักรกลการเกษตร, เครื่องมือกลและเครื่องจักรกลต่างๆ และไฮดรอลิกอัตโนมัติ แรงดันในภาคอุตสาหกรรมต่างๆ การขนส่งน้ำมันที่มีส่วนประกอบเป็นพื้นฐาน (เช่น น้ำมันแร่ น้ำมันที่ละลายน้ำได้ น้ำมันไฮดรอลิก น้ำมันเตา น้ำมันหล่อลื่น) ของเหลว ของเหลวที่เป็นน้ำ (เช่น อิมัลชัน อิมัลชันของน้ำมัน-น้ำ น้ำ) ก๊าซ เป็นต้น และการส่งผ่านของของเหลวที่มีความดันและอุณหภูมิที่แน่นอนในการใช้งานระบบ
หมายเหตุ: ท่อถักลวดเหล็กของบริษัทของเราได้รับการออกแบบและผลิตตามมาตรฐาน GB/T3683-2011 และท่อมาตรฐาน ISO/DIS1436-1985, DIN20022 และ SAE100RIAT, SAE100R2AT สามารถผลิตได้ตามความต้องการมาตรฐานนี้ไม่เหมาะสำหรับของเหลวที่มีส่วนประกอบของน้ำมันละหุ่งและจาระบี
3. อุณหภูมิในการทำงาน:น้ำมัน -40 ℃—+100 ℃ อากาศ -30 ℃—+50 ℃ อิมัลชันน้ำต่ำกว่า +80 ℃ โปรดเลือกผลิตภัณฑ์พิเศษของเรา
พารามิเตอร์ทางเทคนิคของท่อถักลวดเหล็กชั้นเดียว:
GB/T3683-2011
| ข้อมูลจำเพาะของท่อ |
รหัส มม |
เส้นผ่านศูนย์กลางของชั้นลวดเหล็ก มม |
โอดี มม |
ความกดดันในการทำงาน | ทดสอบความดัน | ระเบิดแรงดัน |
รัศมีการดัดเล็กน้อย มม |
น้ำหนักอ้างอิง | |||
| MPa | ปอนด์/ตารางนิ้ว | MPa | ปอนด์/ตารางนิ้ว | MPa | ปอนด์/ตารางนิ้ว | ||||||
| 1-5-21 | 5±0.5 | 9.5±0.6 | 12.7±0.8 | 21 | 3043 | 31.5 | 4564 | 63 | 9129 | 90 | 0.25 |
| 1-6-20 | 6±.0.5 | 11.3 ± 0.6 |
+1.0 15.3 -0.8 |
21 | 3043 | 31.5 | 4564 | 63 | 9129 | 100 | 0.34 |
| 1-8-18 | 8 ± 0.5 | 13.3±0.6 |
+1.0 17.3 -0.8 |
118 | 2536 | 27 | 3804 | 54 | 7607 | 115 | 0.41 |
| 1-10-16 | 10±0.5 | 15.3±0.6 |
+1.0 19 -0.8 |
16 | 2318 | 24 | 3478 | 48 | 6955 | 130 | 0.47 |
| 1-13-14 | 13±0.5 | 18.8±0.6 |
+1.2 22.8 -0.8 |
14 | 2028 | 21 | 3043 | 42 | 6086 | 180 | 0.67 |
| 1-16-12 | 16±0.5 | 21.8±0.8 |
+1.2 25.8 -1.0 |
12 | 1739 | 18 | 2608 | 36 | 5216 | 205 | 0.70 |
| 1-19-10 | 19±0.5 | 24.8±0.8 |
+1.2 28.8 -1.0 |
10 | 1449 | 15 | 2174 | 30 | 4347 | 240 | 0.84 |
| 1-22-9 | 22±0.5 | 28.7±0.8 |
+1.2 31.8 -1.0 |
9 | 1304 | 13.5 | 2499 | 27 | 3912 | 280 | 0.95 |
| 1-25-8 | 25±0.5 | 31.3 ± 0.8 |
+1.2 35.3 -1.0 |
8 | 1159 | 12 | 1739 | 24 | 3478 | 300 | 1.09 |
| 1-32-6 | 32±0.7 | 38.7±0.8 |
+1.5 42.7-1.2 |
6 | 869 | 9 | 1304 | 18 | 2608 | 420 | 1.24 |
| 1-38-5 | 38±0.7 | 44.7±0.8 |
+1.5 48.7 -1.2 |
5 | 725 | 7.5 | 1087 | 15 | 2174 | 500 | 1.45 น |
| 1-51-4 | 51±0.7 | 58.1±0.8 |
+1.5 62.1 -1.2 |
4 | 579 | 6 | 8694 | 12 | 1739 | 630 | 1.90 |
| 1-64-2.5 | 64±1.0 | 71.2±1.0 | 75.2+1.5 | 2.5 | 362 | 3.75 | 543 | 7.5 | 1087 | 770 | 2.40 น |
| 1-76-1.5 | 76±1.0 | 83.8±1.0 | 87.8+1.5 | 1.5 | 217 | 2.25 น | 326 | 4.5 | 652 | 930 | 2.95 |
| 1-89-1 | 89±1.0 | 96.8±1.0 | 100.8+1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1100 | 3.24 |
| 1-102-1 | 102±1.0 | 111±1.0 | 115+1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1250 | 3.85 |
| 1-127-1 | 127±1.0 | 136±1.0 | 141±1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1500 | 4.80 |
| 1-152-1 | 152±1.0 | 162±1.0 | 167±1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1800 | 5.80 |
| 1-203-1 | 203±1.0 | 214±1.5 | 220±2.0 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 2300 | 8.80 |
