เครื่องกระตุ้นเชิงเส้นแบบออกฤทธิ์เดี่ยวแบบอัดอากาศไดอะแฟรมกระบอกโรตารียางปั๊มกลิ้งวาล์วยางไดอะแฟรม

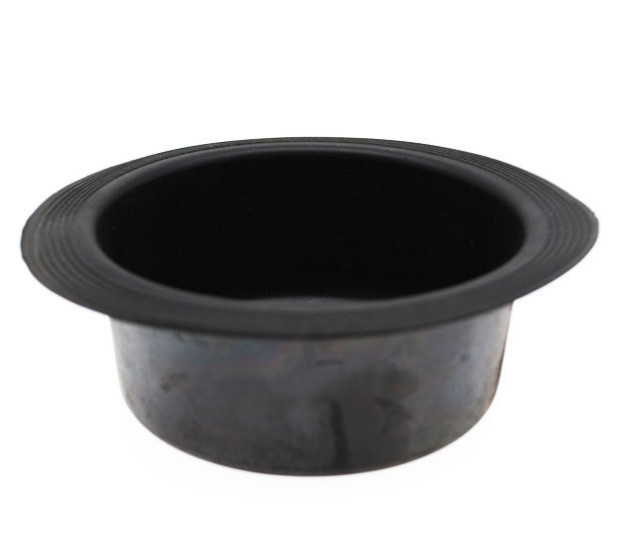

ยางไดอะแฟรมวาล์วปั๊มกลิ้ง ภาพรวมผลิตภัณฑ์:
เมื่อเปรียบเทียบกับไดอะแฟรมลูกฟูกยางที่ใช้ในการควบคุมวาล์ว ไดอะแฟรมแบบรีดมีความต้านทานแรงดันที่สูงกว่า
ลูกสูบรองรับภาระแรงดันเกือบทั้งหมดของไดอะแฟรมกลิ้ง และมีเพียงส่วนเล็ก ๆ ของแรงดันของเหลวหรือแรงดันแก๊สเท่านั้นที่รองรับโดยพื้นที่แคบของไดอะแฟรม ดังนั้นไดอะแฟรมกลิ้งสามารถรับแรงดันได้มากขึ้น ความสามารถในการรับน้ำหนักและแรงขับที่สูงขึ้น .
ไดอะแฟรมยางส่วนใหญ่ใช้ในตัวกระตุ้นฟิล์มนิวแมติกซึ่งสามารถแปลงสัญญาณควบคุม (DC4 ~ 20mA หรือ 1-5V) เอาต์พุตโดยตัวควบคุมให้เป็นการเคลื่อนที่เชิงเส้นของก้านวาล์วผ่านตัวกำหนดตำแหน่งวาล์วไฟฟ้า (อัจฉริยะ) และนิวแมติก ตัวกระตุ้นภาพยนตร์หรืออุปกรณ์เปลี่ยนเพลาวาล์วเชิงมุม
| วัสดุผลิตภัณฑ์ | NBR, NR, ฯลฯ |
| อุณหภูมิในการทำงาน | -20°C~80°C |
| อายุการใช้งาน | ≥1000000ครั้ง |
| สถานการณ์การใช้งาน | เครื่องปรับความดันแก๊ส |
โรลลิ่งปั๊มวาล์วยางไดอะแฟรมลักษณะ:
เทคนิคการผลิตสิ่งทอทำให้ผลิตภัณฑ์มีความทนทานต่อการฉีกขาดมากขึ้น
วัตถุดิบคุณภาพสูงช่วยให้มั่นใจถึงประสิทธิภาพที่ยอดเยี่ยมของตัววัสดุเอง
ข้อมูลจำเพาะของไดอะแฟรมยางวาล์วปั๊มกลิ้ง:
| ไดอะแฟรมแบบโรลลิ่ง | แบบอย่าง |
เส้นผ่านศูนย์กลางภายนอก/O.D.(มิลลิเมตร) |
เส้นผ่านศูนย์กลางภายใน (มม.) |
เส้นผ่านศูนย์กลางฐาน (มม.) | ความสูง(มิลลิเมตร) | ความหนา(มิลลิเมตร) | ความดัน |
| จีเอ็มเอ-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| จีเอ็มเอ-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| จีเอ็มเอ-21เอส | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| จีเอ็มเอ-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| จีเอ็มเอ-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| จีเอ็มเอ-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| จีเอ็มเอ-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| จีเอ็มเอ-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| จีเอ็มเอ-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| จีเอ็มเอ-สถ | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
